1.超聲波多普勒流量計超聲波多普勒流量計是排水管網流量測量中常用的設備。多普勒流量計受到奈奎斯特限制的影響，即管道內流速與多普勒流量計的信號穿透深度成反比。NIVUS的多普勒流量計的信號穿透深度通常0.3至0.5米。在管道流速比較高時，超聲波多普勒流量計的信號穿透深度不足，加大測量誤差。更重要的是，多普勒流量計存在流速測量下限。如果管道流速低于0.1m/s，多普勒流量計通常無法檢出流速。因此，在小管徑排水管網流量時，要重視管道內低流速對多普勒流量計的影響。
2.電磁流量計電磁流量計是我們熟知的流量計，大量使用于各種管道的流量測量。而我們大家走上工作崗位，接觸到的第一種流量計通常就是電磁流量計。電磁流量計使用法拉第電磁定律（1832年）來確定管道中的液體流量。在電磁流量計中，會產生磁場并滲透到流經管道的液體中。遵循法拉第定律，導電液體流過磁場會導致電壓信號被位于流量管壁上的電極收集。當流體運動得更快時，會產生更多的電壓。生成的電壓與速度和流量Q成正比。

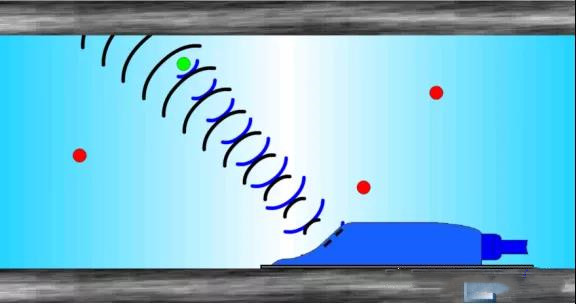

3.互相關流量計互相關流量計的測量流速的方法是基于超聲波反射原理。工作時，流量計傳感器發射固定角度的超聲波脈沖，掃描雨污水中的反射物（微小顆粒，礦物或氣泡），將得到的回波保存為圖像或回波模式。間隔幾毫秒后，接著進行第二次掃描，產生的回波圖像或模式也被保存。由于反射物隨雨污水介質在同步移動，通過比較前后兩個相似圖像或模式之間的相互關系可以識別反射物的位置來檢測和計算流速。考慮到超聲波的光束角度和脈沖重復率，通過空間分配最多可以直接測量流體中的16層微小顆粒的速度，從而直接計算得到高精度的管道斷面流速：當流速＜1m/s時，測量不準確性為測量值的±0.5%+5mm/s；當流速＞1m/s時，測量不準確性為測量值的±1%。這也是互相關流量計的測量精度優于多普勒流量計的關鍵之處。
